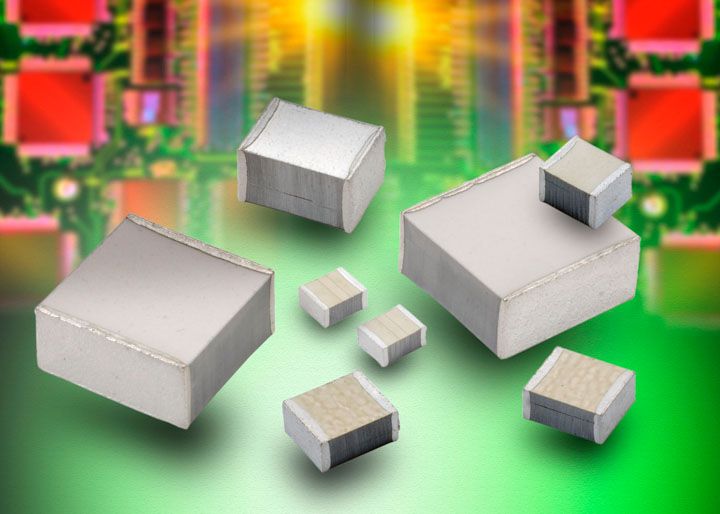

ATC射频电容

(ATC) 为射频、微波和电信行业提供元器件和定制集成封装解决方案。
ATC 设计、研发、制造和行销用于射频电容、微波电容和毫米波应用的多层电容器、单层电容器

返回搜狐，查看更多

1. 特点  尺寸规格系列化，适用于混合集成电路或印刷电路的表面贴装元件；  具有高 Q 值、低 ESR、可靠性高的特点；

2. 射频电容|ATC|高Q微波电容产品外形 尺寸 规格 介质种类 标称电容量（单位： pF） 误差级别 额定电压 端头 类型 包装 形式 HQ:高Q射频 电容 0505 0603 0805 1111 2525 3838 COG: 0±30ppm/℃ 前两位数字为有效 数字，后一位数字 为10的幂数； A:±0.05pF B:±0.10pF C:±0.25pF D:±0.50pF F:±1.0% G:±2.0% J:±5.0% 前两位数 字为有效 数字，后一 位数字为 10的幂数； N:三层电镀； S:全银端头； T：编带 包装； B或空 缺：散 包装 

3. 损耗低，电容量稳定性高、工作频率最高可达 3GHz；  适用于各类设备中的高频电路、VHF-微波段、射频及放大电路中；

4. 主要性能指标 温度系数：C0G：0±30ppm/℃  电容量漂移：不超过±0.2%或±0.05pF，取较大者。

5. 品质因数（Q 值）：频率为 1MHz/1KHz 时大于 2,000  绝缘电阻：在 20℃下：≥100000MΩ  工作温度：-55～125℃

6. 产品型号命名 2.1 CCT规格说明 2.2 CCT产品系列与 ATC 产品系列对应关系 系列规格 对应 ATC 系列规格 HQ-0603 ATC600S HQ-0805 ATC600F HQ-0505 ATC100A/ATC700A HQ-1111 ATC100B HQ-2525 ATC100C HQ-3838 ATC100E2 序号 名称 1 陶瓷介质 2 内电极 3 外电极 4 镍层 5 锡层 T L 3. 产品尺寸

7. 射频电容|ATC|高Q微波电容

8. 用途  典型应用： 蜂窝基站设备,无线通信,宽带无线设备,卫星通信设 备,微波存取全球互通,WiMAX(802.16)  电路应用： 滤波网络,高 Q 值信号源.耦合器,匹配网络,调谐,直 流阻断合旁路大器。

以上就是深圳宸远给大家分享的经验与方法，希望能帮到大家，更多信息可以联系沟通
