HWS15A-5/A是TDK-Lambda推出的工业电源模块，具体参数如下：
核心规格
输出电压：5V DC
输出电流：3A
功率：15W
输入电压：支持宽幅电压（85~265V AC或120~370V DC）
效率：79%
尺寸：31.5mm宽×82mm高×80mm深，重量约190g
工作环境
温度范围：-10°C至70°C
冷却方式：自然空冷
安全认证：符合UL/EN/CSA安全规范
HWS150A系列概述
HWS150A系列是一款经济高效、紧凑可靠的AC-DC开关电源，广泛应用于工业控制、测试测量、通信设备、机械设备等领域。
系列通用特性：
输出功率： 150W
输入电压： 85 - 264 VAC（宽范围输入，全球通用）
高效率： 典型值高达89%
内部散热片 + 外部强制风冷（需要依赖系统风扇）
安全与EMC标准： 符合UL/EN/IEC 60950-1安全标准，满足EN55011/EN55022 Class A级EMC要求（适用于工业环境）。
保护功能： 过载保护、过电压保护、过热保护。
工作温度： -10℃ 到 +70℃（参考数据手册，随输出负载和风冷条件变化）。
安规认证： 通常具备cULus、CE等认证。
您列出的具体型号详解
型号的命名规则通常为：HWS150A - [输出电压] / [特殊后缀]
1. HWS150A-5
输出电压： +5V
输出电流： 30A (因为 5V * 30A = 150W)
说明： 这是最基础的5V输出型号。主要用于需要标准5V电压的电路板、数字逻辑电路、单片机系统等。
2. HWS150A-5/RA
30A
特殊后缀 /RA： 这是关键区别。RA 通常代表 “冗余应用”。
功能： 该型号内置了“OR-ing”二极管（或类似功能电路），方便将多个电源模块并联，以构建冗余电源系统。
用途： 当系统需要高可靠性，不允许因单个电源故障而停机时，会使用两个或多个HWS150A-5/RA并联。如果一个电源失效，另一个可以继续为负载供电。
注意： 并联用于冗余时，不能增加总输出功率（还是150W），而是为了提高可靠性。如果需要增加功率，需要特殊的均流电路，而HWS系列通常不支持主动均流。
3. HWS150A-15
+15V
10A (因为 15V * 10A = 150W)
标准的15V输出型号。常用于运算放大器电路、模拟传感器供电、小型电机驱动等。

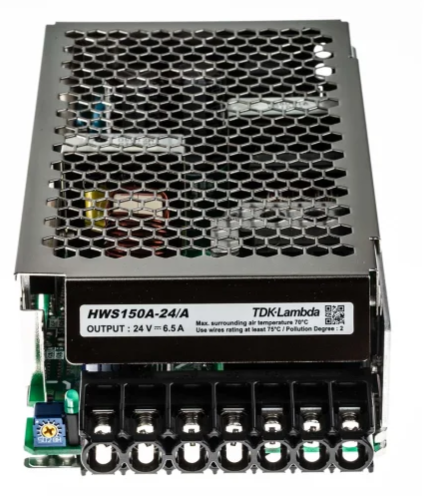

4. HWS150A-24
+24V
6.3A (因为 24V * 6.25A ≈ 150W)
这是工业领域中最常见的电压等级之一。广泛应用于：
PLC（可编程逻辑控制器）
工业继电器和传感器
小型工业电机、电磁阀
变频器和伺服驱动器的控制电源
型号总结对比表
型号
输出电压
输出电流
关键特性
主要应用场景
HWS150A-5 5V 30A 标准5V输出 数字电路、逻辑板卡、单片机系统
HWS150A-5/RA 5V 30A 支持冗余并联 高可靠性5V系统，如服务器、通信设备
HWS150A-15 15V 10A 标准15V输出 模拟电路、运放、传感器
HWS150A-24 24V 6.3A 工业标准24V输出 PLC、工业传感器、电磁阀、电机驱动
选型注意事项
冷却方式： HWS150A系列没有内置风扇，其满功率输出依赖于设备机箱内的系统气流进行强制风冷。如果通风不良，可能需要降额使用（降低输出功率），否则会因过热而保护关机。请务必参考官方数据手册中的“负载 vs 温度”降额曲线。
机械安装： 该系列通过金属底座上的螺丝孔安装，同时底座也是主要的散热途径。
确认您所在地区的电网电压在其85-264VAC的宽范围内（通常都符合）。
EMC等级： 该系列通常满足Class A级标准。如果您的设备用于居民区等环境，可能需要额外的外部滤波器来满足更严格的Class B级标准。
