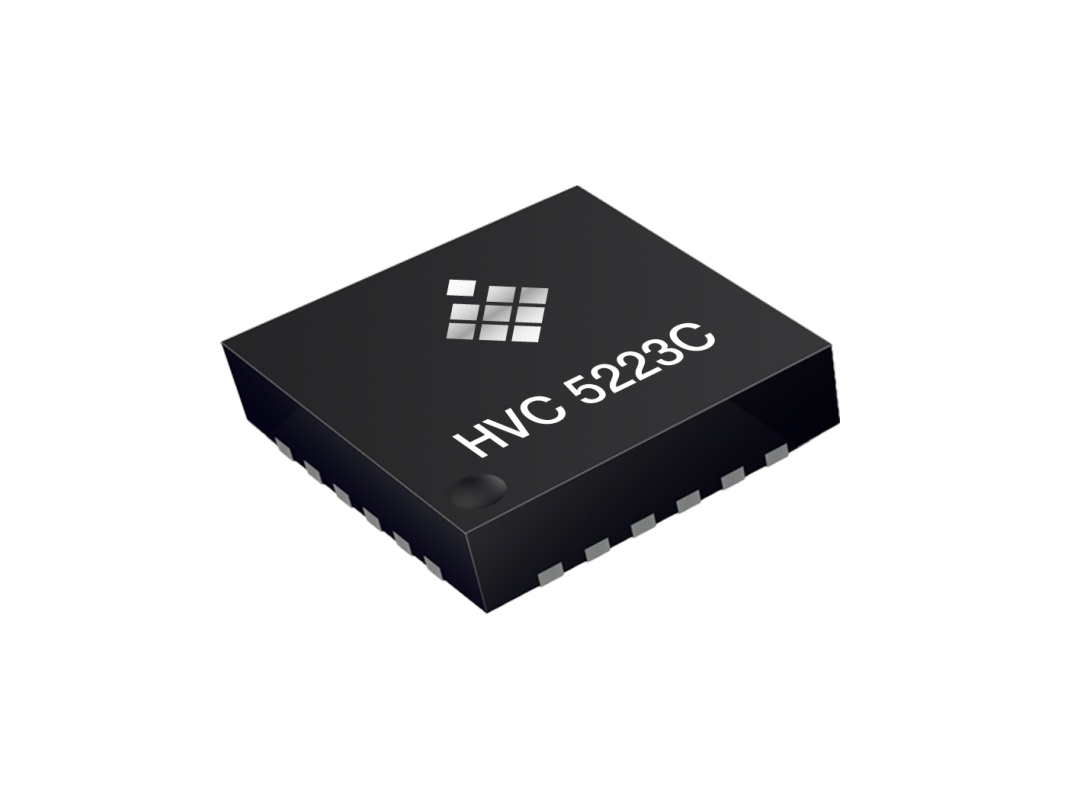

TDK正在扩大其 Micronas 嵌入式电机控制器系列 HVC，并推出Micronas嵌入式控制器 HVC 5223C。这是一款经认证 的汽车级一级产品，全集成电机控制器，可驱动峰值相电流为 2 A 的小型有刷（BDC）或无刷（BLDC）电机。Micronas嵌入式控制器HVC 5223C 采用紧凑型 5x5 平方毫米 24 针 QFN 封装，在功能上与Micronas嵌入式控制器 HVC 5222C 引脚兼容，Micronas嵌入式控制器HVC 5222C具备 1 A 峰值电流能力。样品现可供客户评估。
除了能够驱动 1 A 或 2 A 峰值电流外，Micronas嵌入式控制器HVC 5222C 和 HVC 5223C 设备还将提供许多电机专用的模拟和数字功能，如相位比较器、虚拟星点和电流检测放大器，以实现针对单个无刷直流电机的传感器控制的无传感器控制，或对两个有刷电机以及各种其他负荷的驱动。
包括 HVC 4x 和 HVC 5x 在内的Micronas嵌入式控制器 HVC 系列，现已扩展到七个完全集成的电机控制器，具备三至六个电机输出，能够支持从 500 mA 到 2 A 的峰值电流。所有设备均配备 32 位 ARM® Cortex®-M3 CPU 内核和 32 KB 或 64 KB 闪存选项。此外，所有设备均配备用于各种测量的 12 位、1 µs ADC，在需要精确传感的应用场景中可提供丰富的选项。设备还配备了 LIN 收发器和 UART，使用 BSM 方法进行通信和自动寻址*，这增加了它们在各种应用中的多功能性。
所有 Micronas嵌入式控制器HVC 设备均符合 AEC-Q100 标准的汽车级一级温度认证，是主要面向 HEV/EV 热交换系统的紧凑型汽车执行器应用的解决方案。AEC-Q100 认证可确保 Micronas嵌入式控制器HVC 5223C 达到最高的质量和可靠性标准，成为汽车和工业应用场景值得信赖的选择。
Micronas/ TDK嵌入式电机控制器HVC 5223C主要应用场景
乘车空调系统、座椅；混合动力和电动汽车热交换系统；汽车执行器；小风扇和泵。
Micronas/ TDK嵌入式电机控制器HVC 5223C主要数据
● 型号：HVC 5223C
● 电机端子：3 个
● 驱动电流：2 A 峰值电流
● 高侧和低侧导通电阻：0.7 Ohm (typ）
● 电流测量：通过集成 ADC 外部分流
● 微控制器：32 位 ARM® Cortex®-M3
● 闪存：32 KB
● RAM：2 KB
● EEPROM：512 Byte
● NVR：256 Byte
● 封装：QFN-24 (5x5 mm2)
术语解释
AEC-Q100：汽车应用合格标准
ADC：模数转换器
BDC：有刷直流电机
BLDC：无刷直流电机
BSM：LIN 自动寻址的总线分流方法
CPU：中央处理器
一级：环境温度 125 ℃，工作结温150 ℃
HVC：高压微控制器
LIN：汽车应用本地互连网络
QFN：四平无引脚封装
UART：通用异步收发传输器
