MPZ1005A151ETD25 TDK铁氧体磁芯

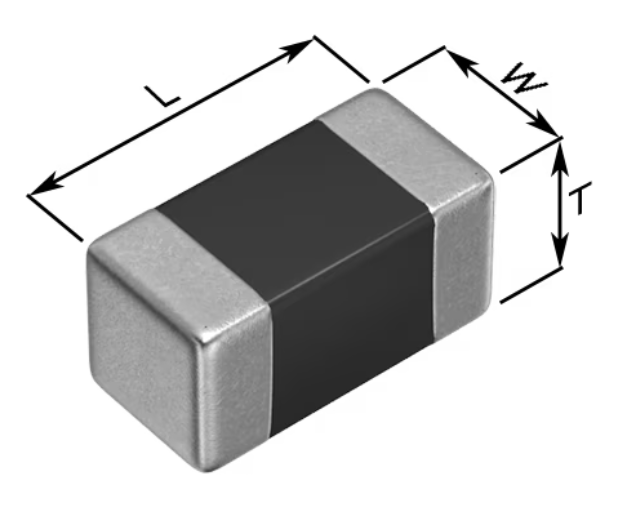

长度(L)
1.00mm ±0.05mm
宽度(W)
0.50mm ±0.05mm
厚度(T)
0.50mm ±0.05mm
推荐焊盘布局(A)
0.50mm Nom.
推荐焊盘布局(B)
0.40mm Nom.
推荐焊盘布局(C)
0.50mm Nom.
电气特性
阻抗 at 100MHz
150Ω ±25%
阻抗 at 1GHz
350Ω ±40%
额定电流
800mA
直流电阻 (Max.)
180mΩ
其他
使用温度范围(包括自我温度上升)
-55～125°C
焊接方法
回流
烙铁焊接
AEC-Q200
YES
包装形式
纸编带 (180mm卷筒、帯宽 8mm)
包装个数
10000pcs
重量
0.001g
FIT (Failure In Time)
Please contact us

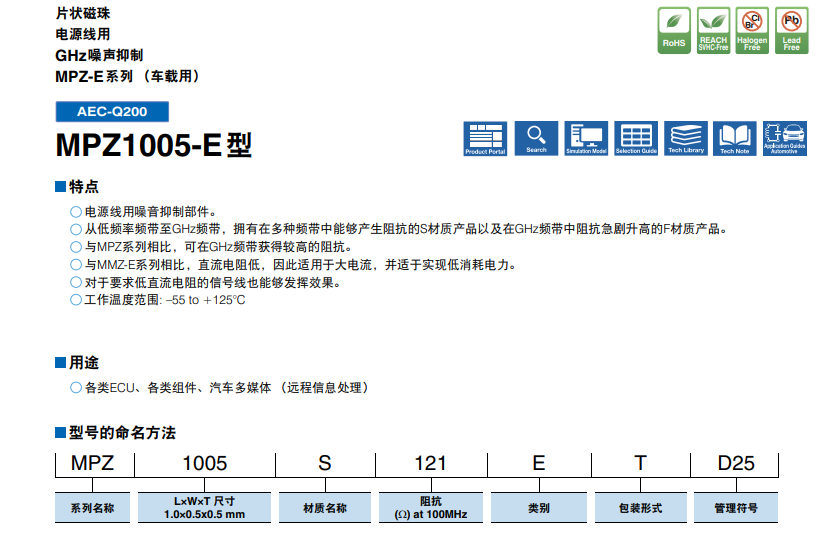

片状磁珠
电源线用
GHz噪声抑制
MPZ-E系列 （车载用）
MPZ1005-E型
特点
电源线用噪音抑制部件。
从低频率频带至GHz频带，拥有在多种频带中能够产生阻抗的S材质产品以及在GHz频带中阻抗急剧升高的F材质产品。
与MPZ系列相比，可在GHz频带获得较高的阻抗。
与MMZ-E系列相比，直流电阻低，因此适用于大电流，并适于实现低消耗电力。
对于要求低直流电阻的信号线也能够发挥效果。
工作温度范围: –55 to +125°C
用途
各类ECU、各类组件、汽车多媒体 （远程信息处理
TDK片式磁珠MPZ1005-E型
以下型号以下型号现货供应：
MPZ1005A151ETD25
MPZ1005A331ETD25
MPZ1005D330ETD25
MPZ1005D750ETD25
MPZ1005F330ETD25
MPZ1005F470ETD25
MPZ1005S121ETD25
MPZ1005S221ETD25
MPZ1005S331ETD25
