1、什么场景？什么电容会产生电容声或者说是电容啸叫？
2、电容声和电流声究竟有什么差别？
1、电容啸叫的原理
2、电容啸叫的评估方法
3、啸叫的应对策略

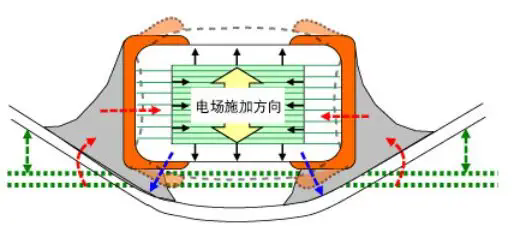

为什么会产生电容啸叫
一旦交流电场被施加在高介电常数材料的电容器上，电容器变形振动，使基板振荡，该振荡周期成为可听领域的频带（20Hz～20kHz）时，电容器产生的啸叫就成为“刺耳的声音”。

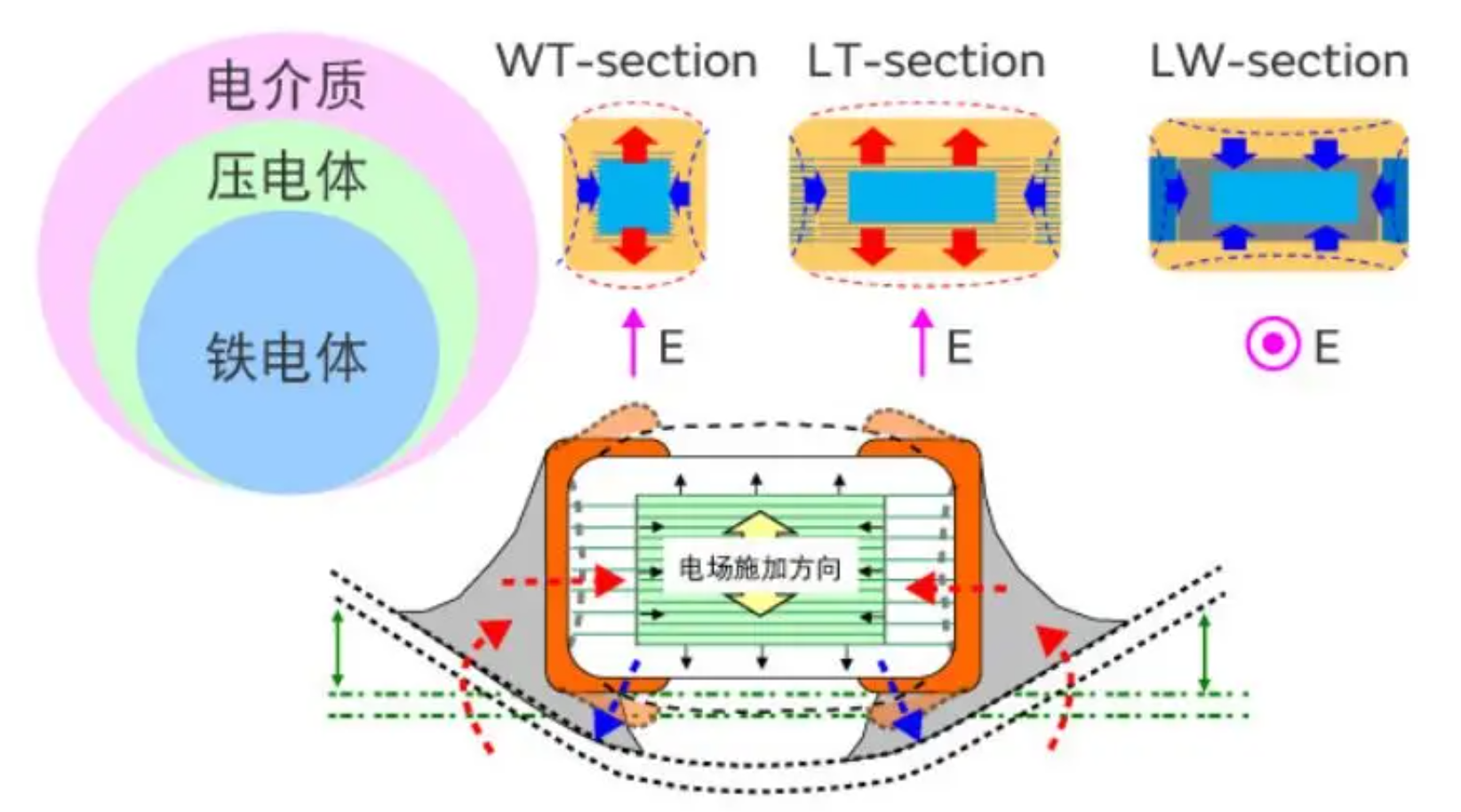

上面所描述的就是所谓的压电效应，压电效应包括正压电效应和逆压电效应，正压电效应就是某些材料在外力作用下产生电荷，逆压电效应就是物体在外加电压下会产生形变。

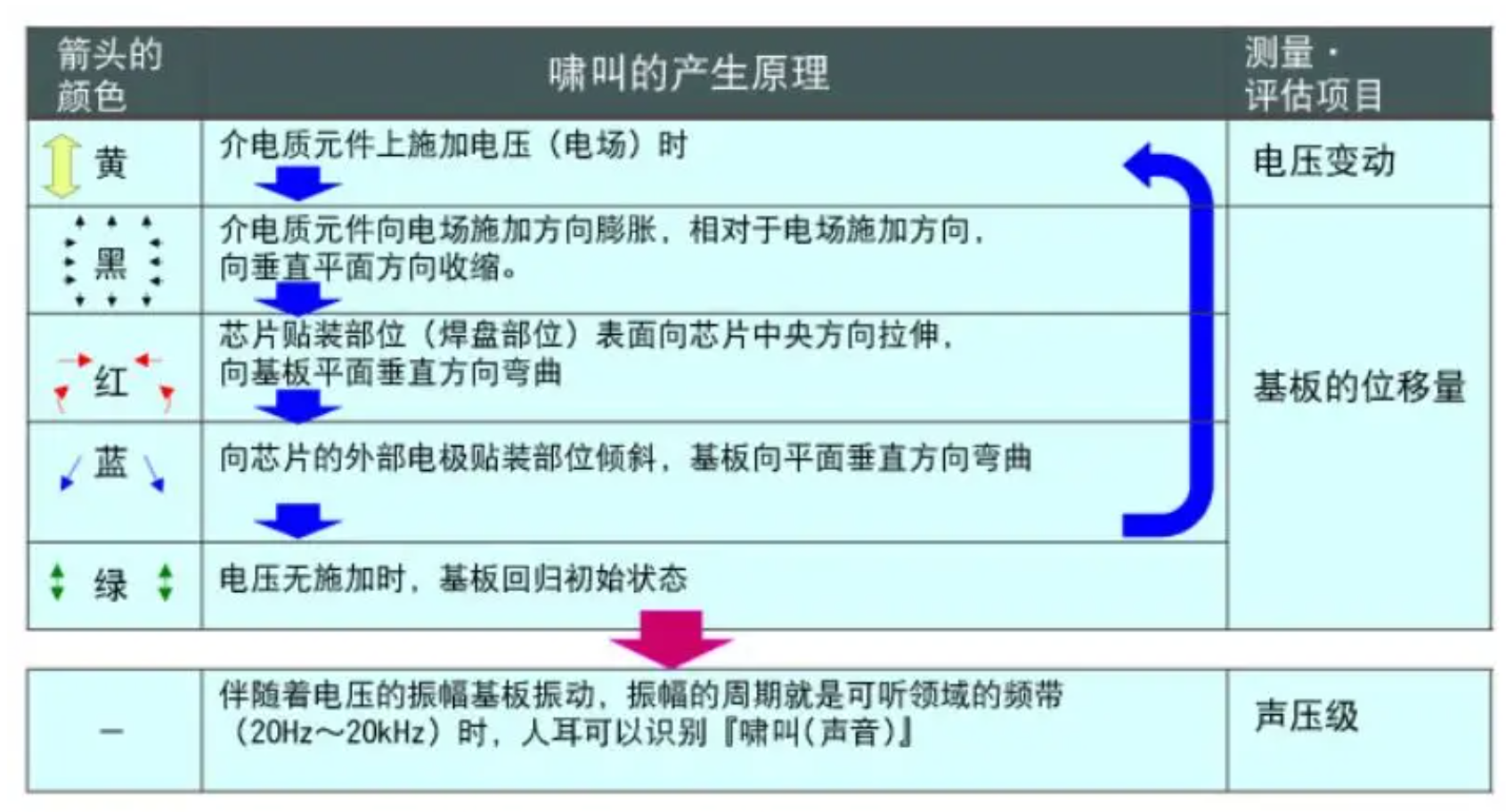

因为压电效应和逆压电效应，才会导致MLCC电容产生了电容啸叫。对多层陶瓷电容（MLCC）来说，电容器上使用的铁电体必须具有压电性，在存在电场时，发生失真，由于芯片膨胀和收缩，产生了啸叫，具体总结如下表。
如何评估电容啸叫
上述讲了电容啸叫产生的原因，现在我们讨论一下怎么去评估电容啸叫。

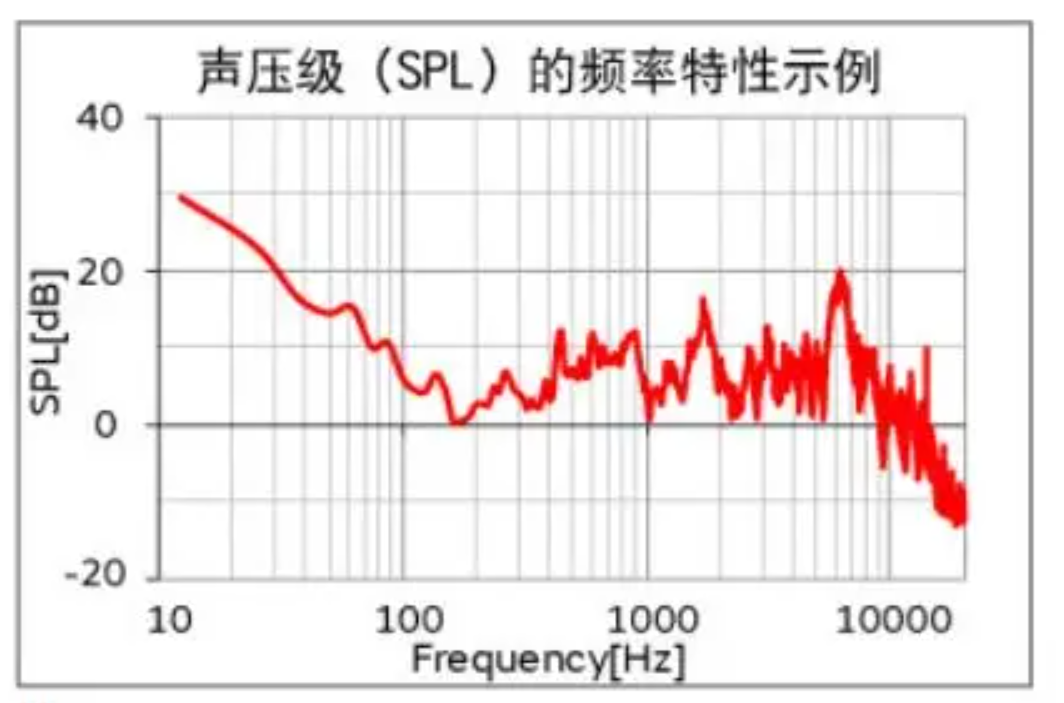

（1）声压级测试——通过测量声压级，量化啸叫

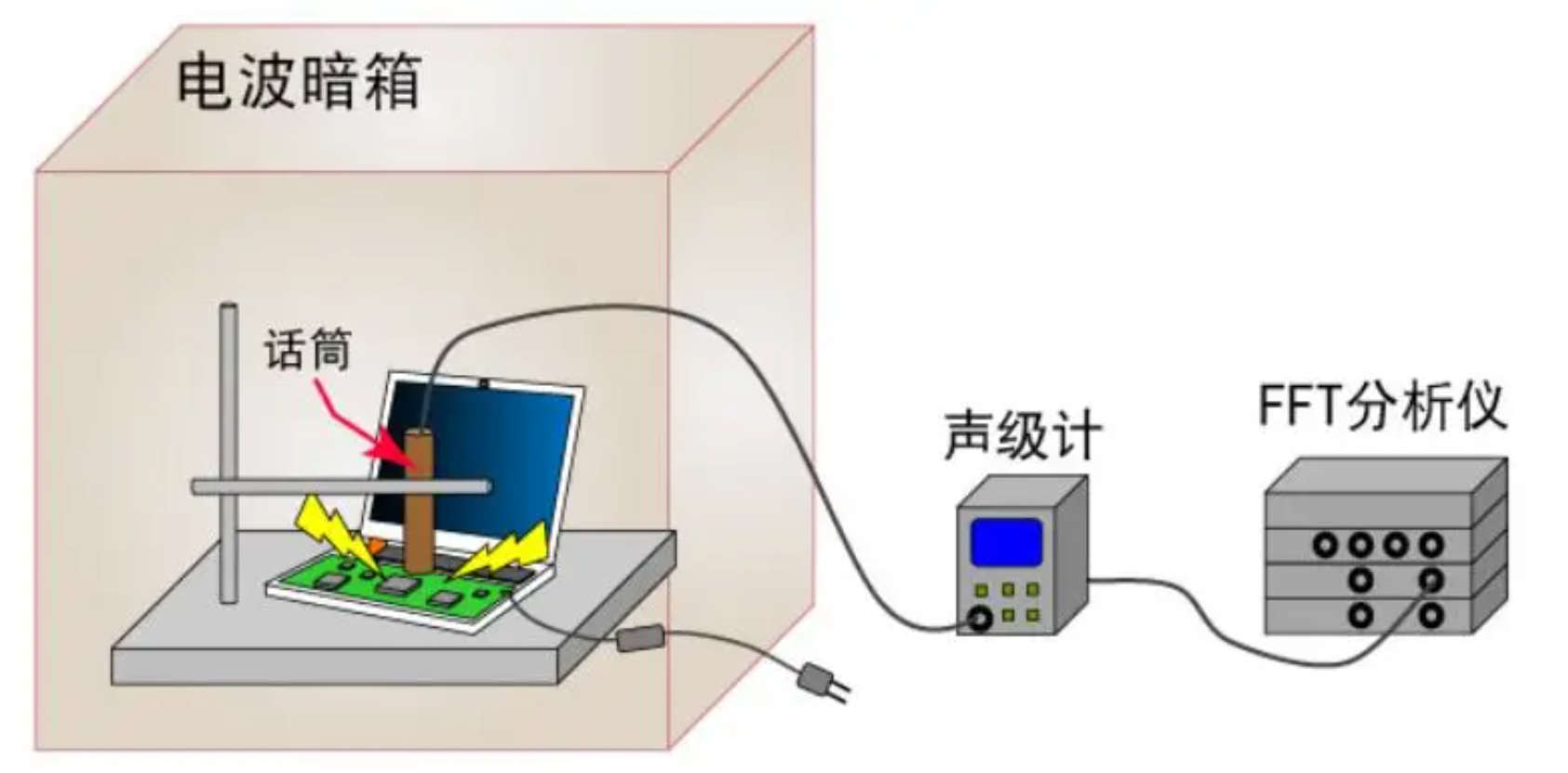

在电波暗箱中使得测量物体处于工作状态，通过话筒，用声压计测量，同时可以使用FET分析频率特性来评估和分析应对策略。
（2）基板的位移测量
通过测量基本的位移量，可确认电容器使得基板振荡。
使得测量物体处于工作的状态下，激光照在基板上，检测出基板的位移量。

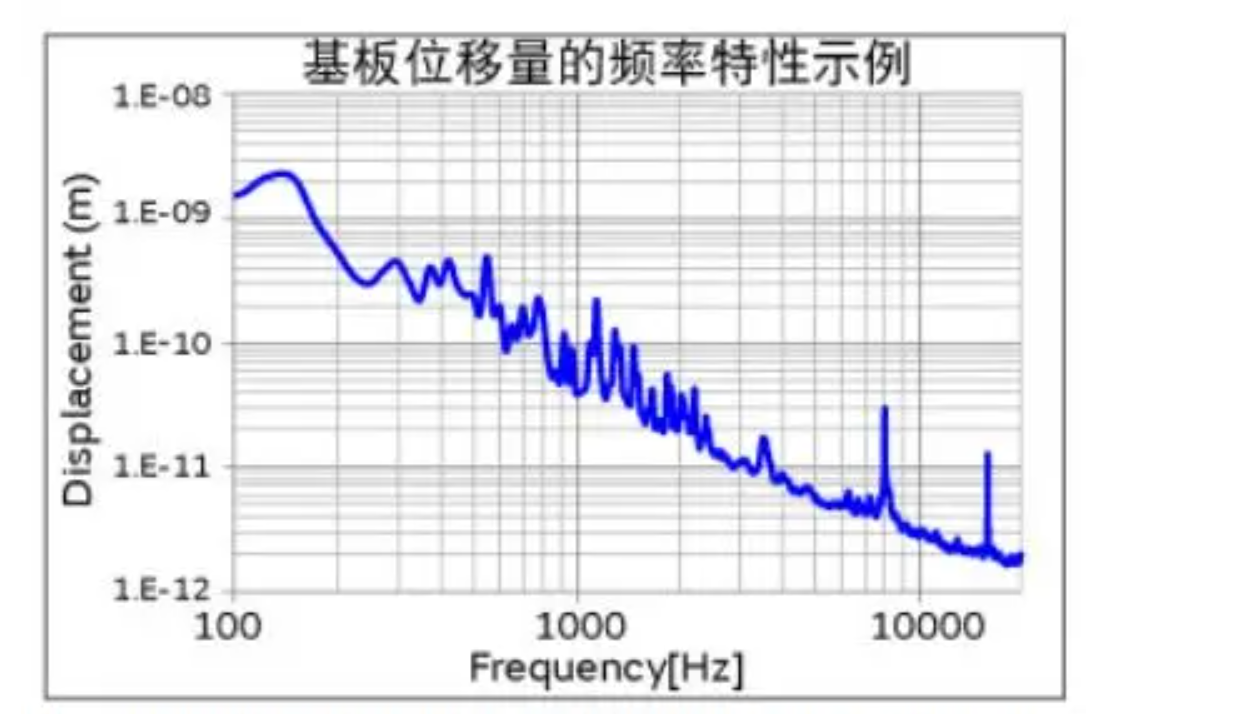

那么怎么通过位移量判断啸叫原因呢？如下图所示，当电容啸叫时，基板的位移量和声压级是一起升高的，从而可以判断得出。

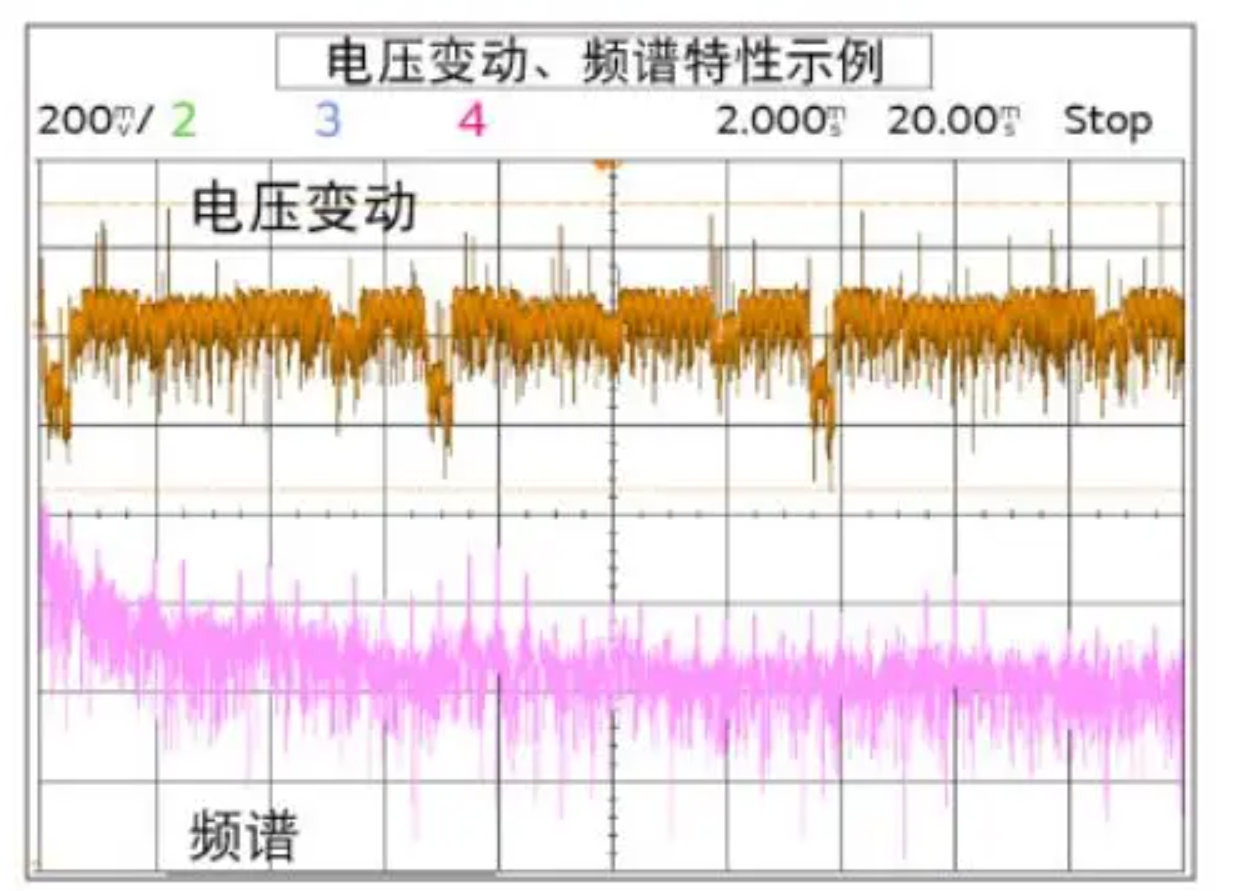

（3）电容电压变动测量
通过测量电容器两端的电压变动，可以判断该电容是否是产生啸叫的原因。
判断的方法主要是当测量物体处于工作状态下时，根据电容电压的波形判断是否有可听领域（20-20000Hz）的频率的纹波电压施加到电容上。
可以同位移量判断方法一样，进一步确认是否是由该电容产生电容声，电容器两端的电压变动频谱和声压级频谱一样，从而确认啸叫原因。
//哪个模块容易产生电容啸叫//
一般来说，在PC或者手机平台电源DC-DC的一次侧是最容易产生电容啸叫的，在此模块电容多，PC上电路的电压也高，使用的电容介电常数也高，电压更容易变动，介电体受到电场时的膨胀收缩也较大，综上会更容易产生电容啸叫。
应对策略
在解决电容啸叫问题时，如上图所示，有四点：
1、使用难以将振动传播到基板的原件，控制圆角；
2、使用不易产生啸叫的电容材料；
3、控制基板的谐振频率，用基板形状、螺丝等改变基板的谐振；
4、更改安装方向，消除共振。
