什么是共模滤波器？

共模滤波器|什么是共模滤波器？

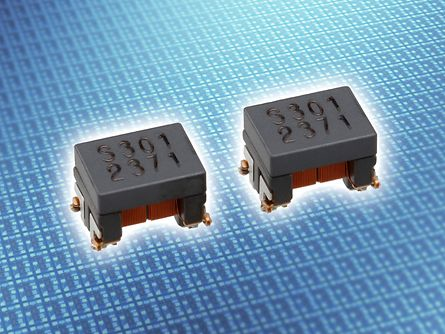

共模滤波器通常采用铁氧体磁心，双线并绕。 低差模噪声信号抑制干扰源，在高速信号中难以变形。 杂讯抑制对策佳，高共模噪音抑制和低差模噪声信号抑制。

共模滤波器的设计相对较简单，包括共模电容，不平衡变压器或共模电感。共模电容将两个输入线的共模电流旁路到大地，共模电感呈现一个平衡阻抗，也就是说，电源线和地线中阻抗相等，这个阻抗对共模噪声呈现阻抗特性。

共模滤波器的作用是消除开关电源特有的“开关干扰”，以保证电视机自身和电网中的其它设备免除干扰。
共模滤波器的应用：抑制电子设备 EMI 噪音；DVC，STB 的 IEEE 1394 线路； 液晶显示面板，低压微分信号；个人电脑及外围设备的 USB线路。

共模滤波器选型需注意因素

1、Q值 ：Q值代表的是输入损耗功率，Q值越高，损耗越大。不过对小共模滤波器的影响并不大，有部分能量在共模滤波器上被损耗掉。在较大功率的共模滤波器上，这个损耗就会引起发热，发热后的电容会引起较大影响，漏电流、耐压、容值等都会随温度变化而变化。

2、电压 ：电压是稳态电压和纹波电压的总和，所以电压值是一个范围。电流也是很重要的参数，它决定了共模滤波器内部的电感的绕组线和引出线的线径。如果选细了就会引起严重发热乃至烧毁。

3、其他方面 ：比如灌胶封均匀致密程度、器件以及金属之间绝缘纸的厚度等。
