东电化共模扼流圈/TDK滤波器ACM2012-900-2P-T002 90ohms
TDK 2012绕线电感, 400mA, 190mΩ, 屏蔽, 2 x 1.2 x 1.3mm, ACM系列
制造商: TDK
产品种类: 共模扼流圈/滤波器
RoHS:
系列: ACM
安装风格: PCB Mount
端接类型: SMD/SMT
通道数量: 2 Channel
电感: 200 nH
阻抗: 90 Ohms
最大直流电流: 400 mA
最大直流电阻: 190 mOhms
最小工作温度: - 40 C
最大工作温度: + 105 C
封装 / 箱体: 0805 (2012 metric)
长度: 2 mm
宽度: 1.2 mm
高度: 1.3 mm
封装: Reel
封装: Cut Tape
封装: MouseReel
产品: Common Mode Filters
类型: Signal Line
商标: TDK
产品类型: Common Mode Chokes
2000
子类别: Inductors, Chokes & Coils
测试频率: 100 MHz
零件号别名: ACM2012-900-2P-T002 ACM2012E-670-2P-T00
单位重量: 5.500 mg

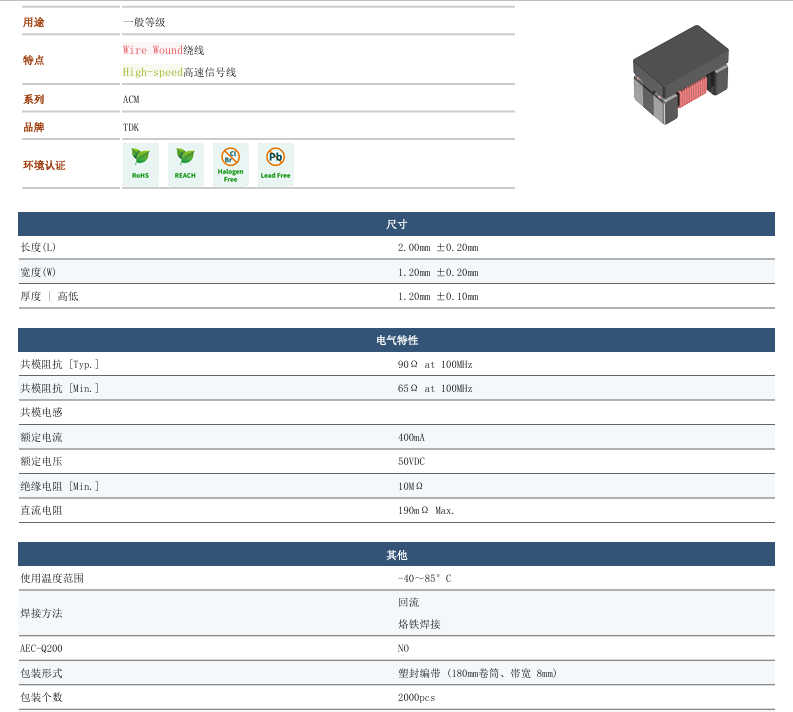

ACM2012-900-2P-T002 这款信号线共模扼流圈/滤波器的规格。这些参数包括尺寸、电气特性、使用温度范围、焊接方法、以及包装形式等。具体来说：
尺寸：长度为2.00mm ±0.20mm，宽度为1.20mm ±0.20mm，厚度为1.20mm ±0.10mm。
电气特性：在100MHz频率下，共模阻抗的典型值为90Ω，最小值为65Ω。额定电流为400mA，额定电压为50VDC。绝缘电阻的最小值为10MΩ，直流电阻的最大值为190mΩ。
使用温度范围：该产品可以在-40°C至85°C的温度范围内正常工作。
焊接方法：适用于回流焊接和烙铁焊接。它不符合AEC-Q200标准。
包装形式：采用塑封编带包装，每个卷筒的宽度为8mm，每包装包含2000个单位，每个单位的重量大约为0.01g。
ACM2012-900-2P-T002 这款信号线共模扼流圈/滤波器由于其尺寸小、性能稳定，特别适合用于对空间有限制、对电磁干扰（EMI）抑制有高要求的应用场景。以下是一些它可能表现最佳的具体应用：
便携式电子设备：如智能手机、平板电脑、可穿戴设备等，这些设备内部空间紧凑，对组件的小型化有较高要求。
高速数据通信设备：如网络交换机、路由器、光纤通信模块等，这些设备在高速数据传输过程中需要有效抑制共模噪声，以保证信号的完整性。
汽车电子系统：如车载娱乐系统、车载通信模块、车载导航系统等，汽车内部电磁环境复杂，对电磁兼容性（EMC）有严格要求。
工业自动化和控制：如工业机器人、PLC（可编程逻辑控制器）、传感器网络等，这些设备在工业环境中需要稳定运行，不受外部电磁干扰。
医疗设备：如便携式医疗监测设备、医疗成像设备等，这些设备对精确度和可靠性要求极高，需要有效过滤干扰信号。
