贴片磁珠TDK电子

发布时间:2022-12-07
  • 深圳宸远科技代理分销TDK|交期快|原装正品|空运包邮|贴片磁珠TDK电子|TDK电容代理商|TDK电容|TDK高压电容|TDK车规级电容|TDK支架电容支持150ºC环境下的高耐久性焊接

  • 为汽车应用而设计,如ECM、ABS、EPS、EV-EHV、逆变器和LED前照灯

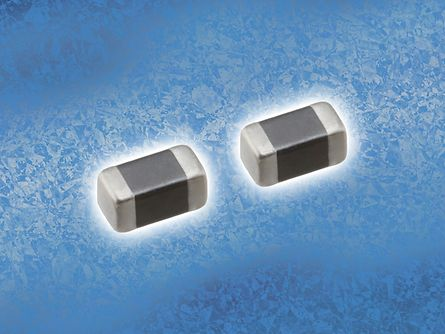

贴片磁珠TDK电子开发出用于汽车的高可靠性贴片磁珠MMZ1608-HE系列并已开始投入量产,其支持150ºC环境下的高耐久性焊接。该系列产品是业内首款*高可靠性贴片磁珠,专为汽车相关应用而设计,如发动机控制模块(ECM)、防抱死制动系统(ABS)、电动助力转向系统(EPS)、电动和混合动力汽车(EV/EHV)、逆变器和LED前大灯等。

贴片磁珠TDK电子在发动机舱等高温汽车环境中,高耐久性焊接越来越多地被用于防止芯片组件和安装基板之间的焊接裂纹。由于高耐久性焊接不易拉伸,并且比传统焊接施加了更高的应力,所以高耐久性焊接对芯片组件施加了很大的负荷,且无法满足现有贴片磁珠的可靠性要求。MMZ1608-HE系列产品通过改进终端电极材料和电镀工艺,提高了终端电极和电镀之间的结合强度,使其成为在150ºC环境下使用高耐久性焊接的理想选择。

本系列中的四款产品在150ºC下的额定电流最大值分别为200到300,直流电阻最大值分别为0.15到0.5,阻抗值分别为120到1000。详细信息见下文关键数据表。

TDK将继续扩大其紧凑尺寸和各种阻抗的产品阵容,以支持广泛的汽车规格和设计。

来源:TDK,截至2021年9月

贴片磁珠TDK电子主要应用

  • 适用于预计使用高耐久性焊接的汽车电气控制芯片,包括ECM、ABS、EPS、EV-EHV、逆变器和LED前大灯等

主要特点与优势

  • 支持150 ºC环境下的高耐久性焊接

贴片磁珠TDK电子关键数据

型号

阻抗

[Ω] ±25%

直流电阻
[Ω] 最大值

额定电流
[mA] 最大值

在125ºC下

额定电流
[mA]最大值

在150ºC下

MMZ1608SHE121ATD25

120

0.15

500

300

MMZ1608SHE471ATD25

470

0.30

500

250

MMZ1608SHE601ATD25

600

0.35

500

200

MMZ1608SHE102ATD25

1000

0.50

400

200
