村田蜂鸣器此驱动IC最适合于驱动医疗保健器械及安防监控设备上装置的压电式蜂鸣器或压电式报警器。
【开发背景】
在使用电池工作的，医疗保健器械，运动计算器，安防监控设备的按键发声器或报警器的输出上常使用压电式蜂鸣器或压电式报警器。但是，用微机直接驱动的话，很难保证有足够大的音量，一般需要另外附加驱动电路。

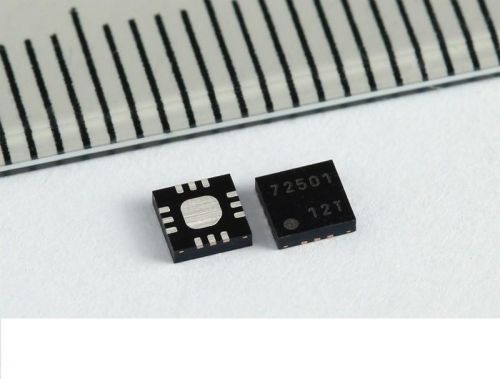

为了满足广大设计工程师们的要求，新日本无线开发出了最适合于驱动压电式蜂鸣器或压电式报警器并内置有电荷泵电路的压电式蜂鸣器驱动IC NJU72501产品。
【村田蜂鸣器产品特点】
特点1 内置了电荷泵电路，最大能进行6挡音量调节
NJU72501内置有电荷泵电路，以3VP-P振幅输入的电压能够最大增大到18VP-P来驱动IC。
内置的电荷泵电路由逻辑信号控制能够切换升压倍数为1倍、2倍、3倍。因此，在单端输出时，能够以3挡调节音量；在BTL输出时，能够以6挡调节音量。
特点2 停机功能能够减少消耗电流
NJU72501备有停机功能，当无输入信号时，此功能将停止内部电路工作来降低消耗电流。因此，有利于延长设备的电池驱动时间。
※本产品和村田制作所生产的压电式蜂鸣器或压电式报警器组合使用，能够获得良好的效果。
推荐的压电式蜂鸣器和压电式报警器： PKLCS1212E2400-R1
PKLCS1212E4001-R1
PKM13EPYH4000-A0
【村田蜂鸣器产品特性】
?内置电荷泵 ：1倍、2倍、3倍的切换
?工作电源电压 ：V+=2.3V ～ 5.0V
?停机功能
?消耗电流 ：工作时 IDS=0.3mA typ.(V+=3V)
：停机时 IDS=1uA max.(V+=3V)
?封装 ：EQFN12(3.0 x 3.0 x 0.83mm)
【村田蜂鸣器应用】
医疗保健器械（血压计、血糖仪、体重计、脂肪测量仪）
安防器材、测量仪器、运动计算器、钟表、便携GPS、PDA 等
