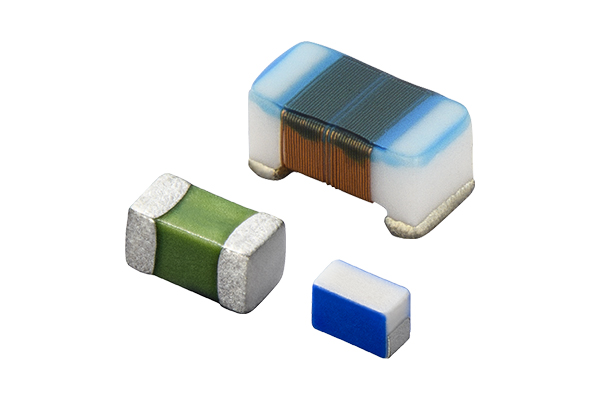

MURATA村田射频电感器即村田高频电路用电感器，顾名思义，就是用于几十MHz到几十GHz的高频带的电感。因为Q值 (Quality factor) 的要求较高，所以一般是空芯结构，主要用于手机及无线LAN等移动通信设备等高频电路。MURATA村田的高频电路用电感器有绕线、积层、薄膜三种。 接下来，深圳宸远电子科技向大家简单介绍一下其特点以及相关用途。
MURATA村田射频电感|村田高频电路用电感器的特点
1. 绕线结构的MURATA村田射频电感特点
所谓绕线构造，是在氧化铝芯上将铜线绕成螺旋状。与积层、薄膜方式相比，绕线结构能够用粗线绕制线圈，具备下列特点。
● 能够实现低直流阻抗
● Q (Quality factor) 非常高
● 能够对应大电流
利用该特点，可以在Q值要求较高的天线、PA电路中用于耦合及IF回路的共振。
2. 薄膜结构的MURATA村田射频电感特点
薄膜结构的MURATA村田射频电感器也是采用积层构造，在制作线圈上采用村田微细加工技术，是一种实现了高精度陶瓷材料的贴片电感器。其线圈的制作精度非常高，具有如下特点。
● 即便是0603规格的小型贴片电感，也能够实现高性能的电气特性
● 实现精细的感值阶梯和高精度对应的产品阵容
● 高Q、高SRF
因此，该电感符合移动通信设备的小型、轻量化趋势，适用于需要偏差较小及较高Q值的RF电路的耦合及共振。
3. 积层结构的MURATA村田射频电感特点
所谓积层结构，是将陶瓷材料及线圈导体层压成一体的单片结构。与绕线结构相比，积层结构的MURATA村田射频电感器能够实现小型化、低成本化。虽然Q值比绕线结构要低，但L值偏差、额定电流、大小、价格等整体的平衡性较好，用途也较为广泛。适用于移动通信设备的RF电路的耦合、扼流以及共振等各类用途。
MURATA村田射频电感|村田高频电路用电感器的用途
MURATA村田射频电感器/村田高频电路用电感器主要用于手机、无线LAN等高频电路中。下面将介绍各构造MURATA村田射频电感器的主要用途。
1. 绕线型MURATA村田射频电感
绕线型MURATA村田射频电感器LQW系列的特点是Q值较高。由于Q值越高，滤波器带通的衰减特性越好，所以它可使用于RF部的匹配电路上。另外，由于通过它可确保天线的收发信号灵敏度，因此也经常被用于天线的匹配电路上。其次，因其低Rdc特性，也适用于大电流流过的扼流电路中。
2. 薄膜型MURATA村田射频电感
薄膜型MURATA村田射频电感器LQP系列的特点是，它利用感光法形成电极，从而可实现对线圈模型的细微加工，在实现小型化的同时具备较高的Q值特性，且L值的偏差较小，能实现较小L值的分布响应。目前，为顺应小型化趋势，正在批量生产占主流地位的0603尺寸及业内超小型化的0402尺寸的产品。可用于需要小型化，偏差小及小L值分布响应的RF部匹配电路和共振电路中。另外，也可用于注重小型化及低Rdc的扼流电路中。
3. 叠层型MURATA村田射频电感
叠层型MURATA村田射频电感器构造虽有3种结构且Q值也较低，但由于其L值偏差及规格、价格等整体的平衡性较好，因此被广泛使用于RF的匹配电路、共振电路及扼流电路中。
该内容来源于MURATA村田官网。
