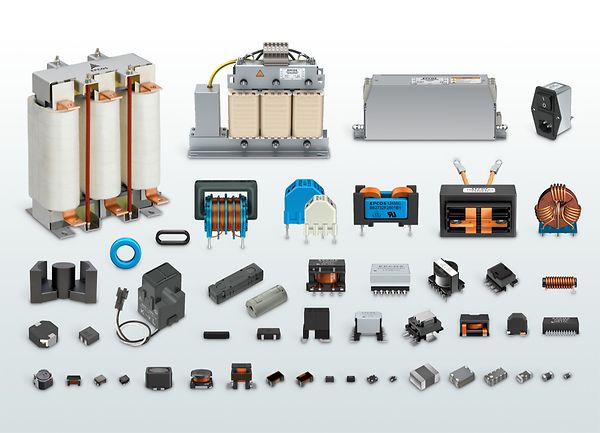

一、TDK电感选型原则
1.0 总则
1.0.1 电感器在MRP II 中从3个分类（1001~1003）改变为7个分类(1001~1007)：
1001 高频插装电感(固定插装)
1002 可变电感(感值可变，插装或贴片)
1003 片状电感(固定贴片)
1004 共模电感(插装或贴片)
1005 空心线圈 (插件或贴片)
1006 工频功率电感(固定插装)
1007 EMI磁珠(插装或贴片)
1.0.2 在MRP II 在优化等级中，使用M标记电气和T标记项目
限制在电话中使用。 上述标记的项目不用于技术产品。
1.0.3 电感器的归一化方向如下：
(1)1001类插装固定电感器将淘汰小电流项目，用1003贴片固定电感器代替，保留
功率电感。
(2)1003类片状电感器逐渐向小型化、叠层化方向发展。 优选库将适应发展方向
动态调整，这种电感器是通用小电流电感器的首选。
(3)1002类可变电感，包括中周和可调线圈，数量少， 只给出目前的优选库。
(4)1004类功率型优选插装，信号型优选表面贴。
(5)1005类主要用于微调，逐步淘汰高频使用项目，保留中低频使用。
(6)1006类是用硅钢片制作的，只能用于工频范围，目前只有MBC采用。
(7)尽量使用在线设备，严格控制新设备数量的增长
(8)边缘极限规格不能用于电感器。
1.1 插装固定差模电感
a. 优选厂家
公司技术： 金骏、TDK、海光
公司电气：金骏 、海光、晶石、磁通
b.标称电感：使用E6系列，即标称感值为1.0、1.5、2.2、3.3、4.7、6.8或以上数值
再乘以 。精度为20%，精度要求高时可选择10%。 尽量选择厂家的标准产品。
c.额定上限工作温度：130 ℃等级材料，即B CLASS。
d.抗电强度：
在线圈和磁芯之间施加15000V，50Hz电压，持续时间1min，漏电流应小于1mA，无击穿和飞弧；
e.优化结构类型：工字电感优化。色环电感将逐步淘汰。
虽然对于功率电感，PULSE、COILCRAFT和TDK有表面贴型产品，但考虑到目前成本差异太大，最好插装。
f.首选磁芯：考虑到成本问题，非标产品请尽量选择国产磁芯。
g.根据电气设计用于电源的电感器
身体状况不受上述电感标称值的限制。具体电气《电磁元件外包加工技术规范》和《电感器设计工艺规范》。
1.2 固定表面贴差模电感
a. 标称感值：选择标准值。E12系列，即感值为1。.0、1.2、1.5、1.8、2.2、
2.7、3.3、3.9、4.7、5.6、6.8、8.2 选择或乘以上数值。
b. 电感精度精度： 10%和2%。
c. 优化厂家：绕线型COILCRAFT、PULSE、贵州迅达、TDK、TAIYOYUDEN；
叠层型：TAIYOYUDEN、TDK 、MURATA。其中COILCRAFT、PULSE、贵州迅达
绕线电感可以完全兼容，作为绕线电感的首选设备。
d. 首选类型：叠层型。 在满足指标要求的前提下，选择叠层型。
e.外形尺寸(mm)：尽量小型化0603、0805、1008。
f.功率电感：首选插装，特殊情况下可选择COILCRAFT、PULSE表面贴产
产品，但不作为首选系列。
1.3 可变电感和空心线圈
1.3.1可变电感
a.优选厂家：COILCRAFT、海光。COILCRAFT高频铸模可调线圈可提供小感值。
b.优选型号：选用标准产品。
c.在线圈和磁芯之间施加1000VDC绝缘电阻应为100MΩ以上。
d、电感小时后，可直接使用空心线圈，调整线圈形状尺寸达到目标感值后，用适当的固定材料固定。
1.3.2空心线圈
a.优选厂家：COILCRAFT、海光，金骏。COILCRAFT可提供铸模线圈。
b.优选型号：选用标准产品。
c.目前，所有在线项目都用于微调。随着微带技术的使用，高频项目将被淘汰，只保留中低频项目
频率和滤波项目。
1.4共模电感
a.优选厂家：
小电流，首选TDK、COILCRAFT、TAIYOYUDEN
大电流高频（≥400KHz），优选TDK、COILCRAFT、TAIYOYUDEN
大电流低频（≤400KHz），金骏、海光是首选
传输网络和专用共模电感：PULSE、DELTA。
b.优选封装： 小电流，表面贴型
大电流，插装
1.5 磁珠
a.优选厂家：TDK、MURATA、TAIYOYUDEN
b.表面贴型：表面贴型
c.优选尺寸：0805，1210
二、 应用规范
2.0 电感器应用的一般要求
2.0.1额定电流
在选择电感时，要注意厂家对额定电流的定义，正确使用，防止线圈过热和电感饱和。
a.一般建议电感器长期工作温升不超过300℃(表面贴型)或40 ℃(插装型)；确保电感在应用范围内。公司电气功率器件工作时温度不得超过110 ℃。 限温升是提高电感工作可靠性和使用寿命的最重要手段。
b.一般建议在制造商提供的额定电流范围内工作。如果需要过度使用，如温升和电感要求a。
2.0.2 电感和Q值的变化
电感器在实际工作中的电感量不同于标称电感量，除电流过大外，还包括
2.0.2.1 频率
实际工作频率不同于标称电感。由于实际电感损失，感应值随频率变化，电感精度随频率变化。因此，在选择电感时，应注意实际应用频率的电感量，远离自谐振频率SRF。同样，Q大小也是针对频率的。
2.0.2.2 温度和湿度
当温度和湿度等环境因素发生变化时，线圈的电感和质量因素等参数也会发生变化。因此，在环境条件差的情况下，应采用高温稳定性和防潮措施的电感。
2.0.3 额定工作温度
各种具体型号的电感器都有额定环境工作温度范围， 在实际使用中，不得超过规定的环境工作温度。这是电感器正常工作的保证。如果额定电流超过，请注意，设备本身的温度不得超过材料的额定温度。
2.0.4 设计裕量
由于电感器的各种参数都是在特定频率、电流等环境条件下定义的，考虑到设备的离散性、设计、布板因素和环境因素，设计中应保一定的Q值和电感精度。
2.0.5 不选择极限和边缘规格
对于标准产品，不建议选择各分类设备的极限规格。
2.0.6 安装
小电流电感电感器，尤其是高频电感器，是小电流电感的首选。表面贴装不仅生产效率高，体积小，分布电容小，可靠性高。特别有利于设备密度高的单板。
考虑到目前的成本差异，功率电感器最好插入电感器，尽量不要使用表面安装
2.1 插装固定差模电感
2.1.1选用类别
2.1.2应用注意事项：
1.在高频电路应用中，注意介质损失:选择高频瓷、聚苯乙烯等优质骨架减少介质损失；超高频应用(100M铁氧体磁芯不能使用，只能使用空心线圈。
2、应正确选择电感的额定电流，以防止电感饱和和线圈过热。一般要求工作电流（有效值）不超过制造商提供的额定电流，电感器长期工作产生的温升不超过40℃，在应用允许范围内，电感下降。 公司电气功率器件工作时最高温度不超过110 ℃，建议尖峰电流不超过额定电流的80%。
3.电感器工作时，最高温度不得超过额定温度，公司电气设计的功率电感器温度不得超过110度。（注：部分厂家产品的工作温度包括设备本身的温升，即设备的工作温度，而不是环境温度。
4.当需要使用屏蔽罩时，铜或铝可以减少损失。
5.根据我公司开发人员的实际经验，电源滤波电感选择10uH有最佳效果，电感过高会导致过冲。
6.功率电感线包层之间应有绝缘带，以防止匝间短路。漆包线绝缘强度高QA-二线，要浸漆。
7.多引脚插装电感应有一脚标记，防止生产安装出错。
8.非标电感器的设计请考虑安全认证
2.2 固定表面贴差模电感
2.2.1 选用类别
2.2.2 选择注意事项：
1、应正确选择电感的额定电流，以防止电感饱和和线圈过热。一般要求工作电流不超过制造商的额定电流。如果使用过多，电感产生的温升不得超过30℃，在应用允许范围内，电感下降。
2.电感器的最高温度不得超过额定温度。当电流超过使用时，设备本身的温度不得超过材料的额定温度。
3.电感值和精度随频率而变化。对于精度要求高的电感器，应注意应用频率与标称电感频率的差异。
4、 根据我公司开发人员的实际经验，电源滤波电感选择10uH有最佳效果，电感过高会导致过冲。
5、MURATA的磁芯绕线型电感，是在工字型磁芯上绕制，这种结构极易引起磁芯断裂，今后不再选用。非磁芯绕线型电感（陶瓷骨架）LQN21A和LQW1608A小尺寸，高系列SRF、高Q、可选择大电流等优点。
6.一般来说，叠层电感比普通绕线电感具有更强的抗干扰性和耐热性，但铸模绕线电感具有更强的抗湿性和耐热性TAIYOYUDEN 的LEM系列。
7、COILCRAFT和PULSE的CD该系列的标称值与实际值有偏差。详见附录。如果您想使用标准电感器，请选择PULSE CM系列或MURATA、TDK、TAIYOYUDEN产品。
2.3 可变电感和空心线圈
2.3.1可变电感
2.3.1.1选用类别
2.3.1.2 使用注意事项：
电感器的最高工作温度不得超过给定温度。
2.注意不要超过设备给出的磁芯力距。
2.3.2 空心线圈
选择注意事项
1.用于微调的线圈如果点胶固定不好，在产品运输或长期工作中会出现电感漂移。
2.固定胶材料影响电感性能，增加电容和损耗。
3.采用直径小的导线，增加匝间距可以减少设备的分布电容。
4.空心线圈额定电流体验公式：线径1mm2 =10A
2.4共模电感
选择注意事项
1.绕组间电压不得超过额定电压。工作电流使电感产生的温升不超过30℃或40℃，在应用允许范围内，电感下降。
2.电感器的最高工作温度不得超过给定温度。
建议在高频时使用低磁导率的磁芯，以减少损失。
4.线圈绕组密度尽可能低，否则会增加设备的电容，增加信号耦合，对滤波产生不良影响。
2.5磁珠
2.5.1 选用类别
2.5.2 选择注意事项
建议将额定电流降低80%。
工作最高温度不得超过额定温度。
3.磁珠在衰减噪声的同时也会破坏有效的信号波形。因此，应根据具体抑制频率选择普通或高Q磁珠，以免过度衰减正常信号。
磁珠的插入损耗与线路阻抗有关，阻抗越高，插入损耗越小。
步线空间小，需要磁珠多时，建议使用磁珠排。
6、LC集成或其它滤波器见13类，空心磁环见17类。
