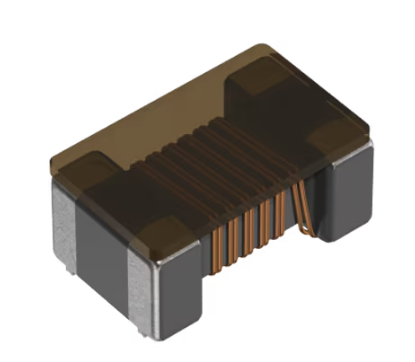

ACM2012E-181-2P-T00 TDK 信号线的共模扼流圈/滤波器

ACM2012E-181-2P-T00 TDK 信号线的共模扼流圈/滤波器

ACM2012E-181-2P-T00 TDK 信号线的共模扼流圈/滤波器

尺寸

长度(L)2.00mm ±0.20mm

宽度(W)1.20mm ±0.20mm

厚度 | 高低 1.00mm ±0.10mm

电气特性

共模阻抗 [Typ.] 180Ω at 100MHz

共模阻抗 [Min.] 135Ω at 100MHz

共模电感 360nH at 1MHz (参考)

额定电流 250mA

额定电压 50VDC

绝缘电阻 [Min.] 10MΩ

直流电阻 600mΩ Max.

其他

使用温度范围 -40～85°C

焊接方法 回流 烙铁焊接

AEC-Q200 NO

包装形式 塑封编带 (180mm卷筒、帯宽 8mm)

包装个数 2000pcs

重量 0.008g

ACM系列

ACM2012型

■特点

◯实现了温度范围为–40～+105°C的高可靠性。

◯阻抗变化: 为使其适用于各种用途，备齐丰富的阵容。

◯共模EMI对策: 可在不发生波形失真的情况下，抑制波形共模EMI。

◯工作温度范围: –40 to +105°C

◯符合AEC-Q200

■用途

◯抑制车载多媒体接口（MOST、USB2.0、IDB-1394等）用放射噪音
