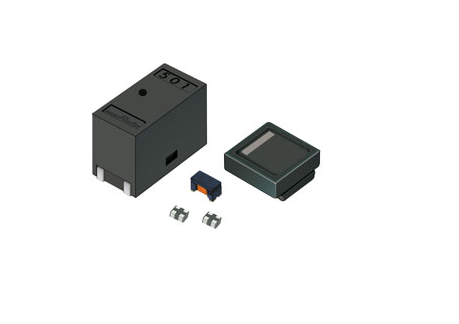

村田共模滤波器|MURATA共模滤波器是一种滤波器，可降低在差分传输线（通用：USB/HDMI/Mipi等/汽车：CAN/CAN-FD/100Base-T1/1000Base-T1/SerDes/A2B®等）、电源线和音频线中成为问题的共模噪声。

村田共模滤波器|MURATA共模滤波器有2个优点。

①即使信号和噪声的频率重合，只要传导方式不同，就能清除噪声。

②即使通过差模大电流，也不会出现磁芯饱和从而导致性能下降

共模扼流线圈最大的特点就是不用借助频率就能分离噪声和信号。最近高速差动传递作为电子设备信号传递方法使用的情况不断增加。USB、SATA、HDMI是高速差动传递的代表。高速差动传输线中的信号频率很高，故而无法像铁氧体磁珠那样，利用频率区分噪音和信号的滤波器无法将之适当分离。若是重视对信号的影响，就无法清除噪声；若是重视清除噪声，则一部分信号也会衰减，影响信号的质量。共模扼流线圈是根据传递方式分离信号和干扰，因此即使通过高速信号，只要是差模，就不会造成影响。高速差动传输线中的信号只有原则差模，此处构成干扰的主要是共模，因此通过使用共模扼流线圈，可在不影响高速信号的情况下有效消除共模干扰。

村田共模滤波器|MURATA共模滤波器不会对信号产生影响（高截止频率），最适合用于消除数MHz至数100MHz的共模噪声。您还可以通过产品系列一览和应用领域来搜索产品。之前出现的片状铁氧体磁珠和片状三端子电容器是利用干扰频率比信号频率稍高的原理，将之作为低通滤波器来选择性地消除干扰。共模扼流线圈虽然也是干扰滤波器，但其原理是根据传导方式的不同来区分干扰和信号，而非频率的差别。因此有必要先了解共模和差模这两种传导方式。通常，基板上电气电路中从某处流出的电流会通过负荷到达别的电路，经由基板上的其他路线流回来。（很多时候返回路线为基板的接地层）这即为差模流动方式。另一方面，虽然不存在明确的架线，但却存在别的传导线路。因基板上的各配线和作为基准的大地之间会产生微弱的寄生电容，因此形成由大地流出再由相反方向向大地折回的传导路线。这就叫共模。
