EPCOS滤波器

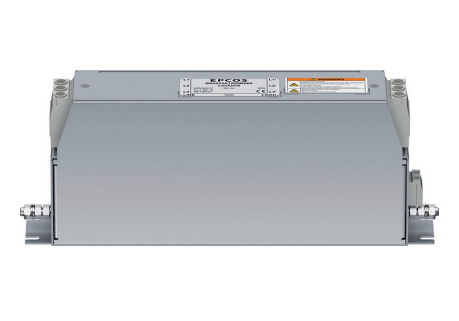

       总接地泄漏电流经常会导致RCD (漏电流保护装置)在其阈值处跳闸。因此RCD设备要么不可用，要么需要大量的额外费用。TDK推出的爱普科斯(EPCOS) LeaXield® 有源漏电流滤波器是一种新型的电子解决方案，可显著降低漏电流，让用户能有效利用RCD设备并提高设备利用率。EPCOS滤波器|爱普科斯滤波器|LeaXield有源漏电流滤波器

EPCOS爱普科斯LeaXield有源漏电流滤波器使用方法

一个完整的驱动系统包括EMC输入滤波器、变频器和电机。LeaXield安装在RCD设备和EMC输入滤波器之间，漏电流会被反馈到系统中，从而能防止漏电流流过RCD并导致意外跳闸。

LeaXield尺寸紧凑，是改造现有系统的理想选择。此外，LeaXield无需外部电源供电，安装成本极低。

EPCOS爱普科斯LeaXield有源漏电流滤波器职能

LeaXield可有效地覆盖150 Hz至30 kHz的宽频率范围。使用LeaXield后，未滤波漏电流（红色）出现了显著的降低（绿色）。它能有效地滤除150 Hz 至 1 kHz固定漏电流以及1 kHz 至 16 kHz之间的可变漏电流。后者取决于变频器的频率。经过LeaXield滤除的漏电流(绿色)显著低于RCD跳闸阈值(蓝色)，从而防止了RCD的意外跳闸。

EPCOS爱普科斯LeaXield有源漏电流滤波器应用

EPCOS爱普科斯LeaXield有源漏电流滤波器适用于不同变速驱动的漏电流补偿，可用于变频变整驱动系统，包括：可插拔设备、泵、压缩机、传送系统。

该内容来源于TDK电子。
