Micronas霍尔开关

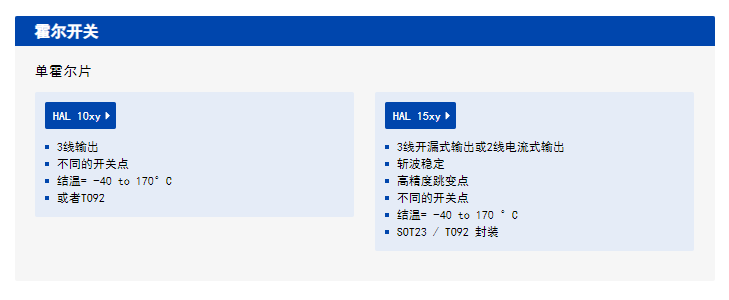

Micronas霍尔开关系列概述

最简单的应用是把传感器作为“数码开关”。磁场强度是以传感器中预设的或者可编程的固定跳变等级数值来测量和比较的。一旦超过这个数值（开关点），传感器的输出改变，使输出晶体管打开或关闭。这里有两种开关。三线式开漏输出型，和两线式电流编码输出型。

深圳宸远电子科技Micronas代理商|Micronas霍尔开关代理|Micronas霍尔开关|HAL 10xy|HAl 15xy|原装正品|型号齐全|包运费|交期快

一、Micronas霍尔开关HAL 10xy

HAL1002是改进了的HAL 1000霍尔开启。主要特点是BON和BOFF双开启点可编程序。可以把产品编程序为单一或者惯式，对N极或S极敏锐，常规或电转输入信号。

HAL1002有带斩波偏移补偿的温度补偿探测器，直流交换，数字信号处理，推拉输出级，有EEPROM内存提供标号资料余和锁定，EEPROM编程的系列界面，和所有引脚的保护设置。

HAL1002通过模块化输入电压来编程。两点标准简单化了编程。传感器、磁场、机械位置生产的差异在总装时霍尔集团成线路的温度补偿可以设定去适合各种规格的磁材料。这让全温度下的开启点稳定。对各个传感器数值和EEPROM内存的编程可以用一台个人电脑和Micronas的工具包轻松完成。

该产品设计适用于严酷工作环境下的工业和汽车应用，环境温度范围从−40 °C 到 150 °C。

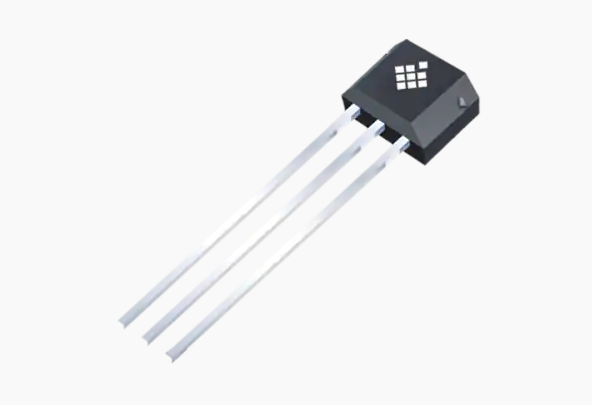

HAL1002以TO92UT含铅封装供应。

HAL1002是提供数字输出信号的单片集成电路。该传感器基于 HAL 8xx 设计。比较器之前的所有块都与 HAL 810 相同，信号处理也非常相似。

霍尔板对磁北极和南极敏感。垂直于封装标记面的外部磁场分量会产生霍尔电压。该电压被转换为数字值，并根据 EEPROM 寄存器的设置在数字信号处理单元 (DSP) 中进行处理。

LOCK 寄存器的设置始终禁止对 EEPROM 存储器进行编程。该寄存器不能被重置。

只要未设置 LOCK 寄存器，就可以通过对 EEPROM 寄存器进行编程来调整输出特性。IC 通过调制电源电压来寻址。在 4.5 V 至 5.5 V 的电源电压范围内，传感器生成模拟输出电压。检测到命令后，传感器读取或写入存储器并在输出引脚上使用数字信号进行应答。数字输出在通信期间关闭。

内部温度补偿电路和斩波偏移补偿可在整个温度范围内运行，而开关点的变化最小。该电路还可以抑制由于封装的机械应力而导致的偏移偏移。非易失性存储器由冗余 EEPROM 单元组成。此外，HAL 1002 的所有引脚都配备了过压和反向电压保护装置。

Micronas霍尔开关HAL 10xy主要特点

● 具有可编程开关点和开关行为的高精度霍尔开关

● 开关点可编程范围为 - 150 mT 至 150 mT，步长为磁场范围的 0.5%

● 具有冗余和锁定功能的非易失性存储器 (EEPROM) 中的多个可编程磁特性

● 温度特性可编程以匹配所有常见的磁性材料

● 通过调制电源电压进行编程

● 在 - 40 °C 至 170 °C 的结温范围内工作

● 在规范中的 4.5 V 至 5.5 V 电源电压范围内工作，功能高达 8.5 V

● 在高达 2 kHz 的静态磁场和动态磁场下运行

● 磁特性对机械应力影响非常稳健

● 所有引脚的过压和反向电压保护

● 短路保护推挽输出

● EMC和ESD优化设计

二、Micronas霍尔开关HAl 15xy

HAl 15xy系列产品是各种霍尔开关，带有主动偏移和比较器的温度补偿开关，可选择开关输出或电流输出。作为自1993年而来具有长期经验的，提供了15亿汽车开关，并且在高品质霍尔效应传感器方案中拥有领先经验的霍尔开关全球供应商，Micronas使用HAL 15xy系列产品扩大了其广泛的开放产品组合。所有的CMOS晶圆处理都在Micronas的弗莱堡（德国）完成以确保最好的质量控制和最高的灵魂活性。

作为坊名的HAL 5xy系列的升级产品，HAL 15xy有带短路径保护的三线开漏输出和双线电流输出。HAL 15xy有最小的SOT23封装，提供最低性能性能，快速响应时间，以及独特的安全性能，比如为客户提供高性价比的上电自检功能。 HAL 1 5xy有各种不同点的版本，广泛适用于极限环境

温度环境下的汽车和工业应用。

HAL 15xy满足最新的质量和性能安全标准，比AEC-Q100和ISO 26262 ASIL B合规，这让我们的客户可以追求最高安全标准的应用。

HAL 15xy 是一个对磁场反应的做开关动作的单体集路产品。如果把磁场的磁力线挂载到这个传感器，产品产品的霍尔片会按近磁场的比例生产霍尔电压。霍尔电压与比较器里面存储的临界点做比较。如果磁场缠绕临界水平，输出打开（3线版产品为打开输出，2线版产品为电流输入）。设置的磁滞消除除震并提供稳定的开关输出能力。 “开关偏置补假技术”可补假机应力带来的磁偏置。

产品可在提供电压24伏下长期工作，并能承受高达40伏的瞎间过压。

Micronas霍尔开关HAl 15xy主要应用

末端检测、无刷直流电机换向、每分钟转数 (RPM) 或其他计数测量

Micronas霍尔开关HAl 15xy主要特点

● 采样和输出刷新时间为 2 μs

● 带短路保护开漏输出的 3 线版本

● 带电流输出的 2 线版本

● 典型值的极低电流消耗。1.6 毫安和最大。2 毫安（3 线）

● 2.7 V 至 24 V 的宽电源电压范围

● 高达 40 V 的过压保护能力

● 采用最小的 SOT23 封装

● 最高 ±8 kV 的 ESD 性能

● 电源引脚的反向电压保护

● 在最高 12 kHz 的静态和动态磁场下以最低输出抖动运行。0.58 微秒（有效值）。定制版本可能高达 93 kHz。

● AEC-Q 100 资格

● 作为 ASIL B 就绪设备，符合 ISO 26262 标准

● 附加功能安全特性，例如：开机自检、偏置、欠压和电流水平监控、过热关断、输出电流限制

● −40 °C 至 170 °C 的宽结温范围，专为在恶劣环境中运行而设计

● 磁特性可抵抗机械应力

● 种类繁多的温度补偿恒定开关点

● TO92UA封装请联系Micronas服务
