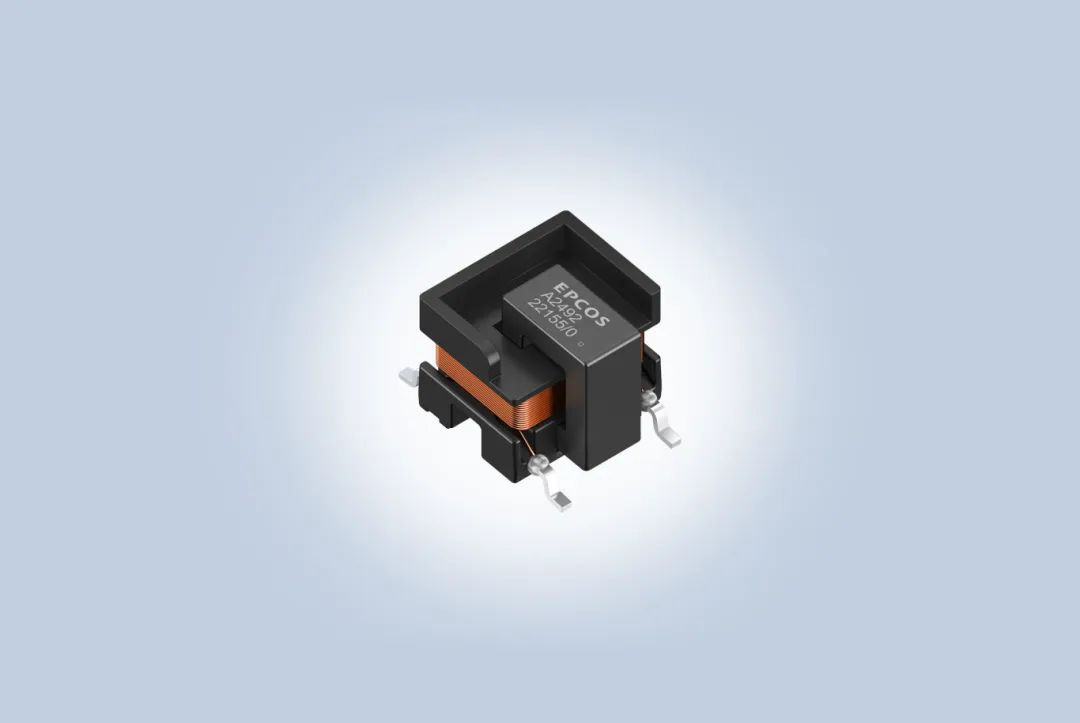

TDK爱普科斯 (EPCOS) InsuGate系列 (B78541A) SMT变压器产品组合，有两款元件。该元件采用锰锌 (MnZn) 铁氧体磁芯，尺寸紧凑，支持高工作电压，工作频率为100 kHz至500 kHz，工作温度为-40°C至+150°C，非常适合电动汽车（经AEC-Q200认证并符合AQG标准关于振动的要求）和工业电子中的IGBT和MOSFET门极驱动应用。元件绕组的圈比为1:1.08 (B78541A2467A003) 或1:1.07:0.6 (B78541A2492A003)，具体视型号而定。凭借低至4 pF的耦合电容，这种SMT变压器还适用于SiC或GaN半导体应用。EPCOS|爱普科斯|EPCOS变压器|爱普科斯变压器
通过结合相对耐漏电起痕指数 (CTI) ≥600 V的高性能塑料材料和特殊的线圈设计，该元件的尺寸仅为13.85 x 10.5 x 9.2 mm（长x宽x高），具有比传统绝缘或灌封元件更短的空间间隙和爬电距离。以UI7平台为例，其一次绕组与二次绕组之间的爬电距离>9.2 mm，局部放电熄灭电压≥840 V（峰值电压），并能通过3 kV（50 Hz，1 s）的交流高压测试。虽然元件重量仅为2克，但符合IEC 61558标准，达到工作电压高达300 V（交流）下的加强绝缘或700 V（直流）下的基本绝缘要求，从而可满足诸多工业和汽车应用的要求。EPCOS|爱普科斯|EPCOS变压器|爱普科斯变压器
UI7系列有两种型号可供选择，支持正激式和推挽式拓扑的绕组配置，并能提供相应数量的输出。
EPCOS爱普科斯变压器InsuGate系列 (B78541A)主要应用
开关电源（桥式拓扑）；门极驱动电路；电隔离的DC-DC转转器；电隔离的单通道IGBT驱动器集成电路 (IC)。
EPCOS爱普科斯变压器InsuGate系列 (B78541A)特点与优势
紧凑尺寸：13.85 x 10.5 x 9.2 mm（长x宽x高）；
表面贴装 (SMT)；
较短的间隙和爬电距离：分别为8.14 mm和 9.2 mm；
低耦合电容：4 pF（典型值）；
AEC-Q200认证并符合AQG标准关于振动的要求。
