TDK_lambda开关电源可分为AC/DC和DC/DC两大类,DC/DC变换器现已实现模块化,且设计技术及生产工艺在国内外均已成熟和标准化,并已得到用户的认可,但AC/DC的模块化,因其自身的特性使得在模块化的进程中,遇到较为复杂的技术和工艺制造问题。
直流斩波
TDK_lambda开关电源DC/DC变换是将固定的直流电压变换成可变的直流电压,也称为直流斩波。斩波器的工作方式有两种,一是脉宽调制方式Ts不变,改变ton(通用),二是频率调制方式,ton不变,改变Ts(易产生干扰)。其具体的电路由以下几类:
(1) Buck电路――降压斩波器,其输出平均电压Uo小于输入电压Ui,极性相同。
(2) Boost电路――升压斩波器,其输出平均电压Uo大于输入电压Ui,极性相同。
(3) Buck-Boost电路――降压或升压斩波器,其输出平均电压Uo大于或小于输入电压Ui,极性相反,电感传输。
(4) Cuk电路――降压或升压斩波器,其输出平均电压Uo 大于或小于输入电压UI,极性相反,电容传输。
当今软开关技术使得DC/DC发生了质的飞跃,美国VICOR公司设计制造的多种ECI软开关DC/DC变换器,其最大输出功率有300W、600W、800W等,相应的功率密度为(6、2、10、17)W/cm3,效率为(80-90)%。日本NemicLambda公司最新推出的一种采用软开关技术的高频开关电源模块RM系列,其开关频率为(200~300)kHz,功率密度已达到27 W/cm3,采用同步整流器(MOS-FET代替肖特基二极管),是整个电路效率提高到90%。

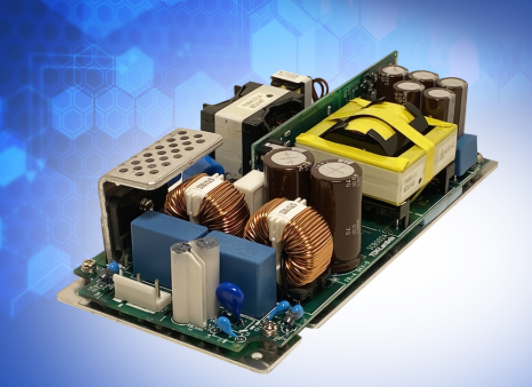

AC/DC
TDK_lambda AC/DC变换是将交流变换为直流,其功率流向可以是双向的,功率流由电源流向负载的称为“整流”,功率流由负载返回电源的称为“有源逆变”。AC/DC变换器输入为50/60Hz的交流电,因必须经整流、滤波,因此体积相对较大的滤波电容器是必不可少的,同时因遇到安全标准(如UL、CCEE等)及EMC指令的限制(如IEC、FCC、CSA),交流输入侧必须加EMC滤波及使用符合安全标准的元件,这样就限制AC/DC电源体积的小型化,另外,由于内部的高频、高压、大电流开关动作,使得解决EMC电磁兼容问题难度加大,也就对内部高密度安装电路设计提出了很高的要求,由于同样的原因,高电压、大电流开关使得电源工作消耗增大,限制了AC/DC变换器模块化的进程,因此必须采用电源系统优化设计方法才能使其工作效率达到一定的满意程度。
AC/DC变换按电路的接线方式可分为,半波电路、全波电路。按电源相数可分为,单项、三相、多相。按电路工作象限又可分为一象限、二象限、三象限、四象限。
TDK_lambda优点
设计简单。只需一个电源模块,配上少量分立元件,即可获得电源。
缩短开发周期。模块电源一般备有多种输入、输出选择。用户也可以重复迭加或交叉迭加,构成积木式组合电源,实现多路输入、输出,大大削减了样机开发时间。
TDK_lambda变更灵活。产品设计如需更改,只需转换或并联另一合适电源模块即可。
技术要求低。模块电源一般配备标准化前端、高集成电源模块和其他元件,因此令电源设计更简单。
模块电源外壳有集热沉、散热器和外壳三位一体的结构形式,实现了模块电源的传导冷却方式,使电源的温度值趋近于最小值。同时,又赋予了模块电源金玉其表的包装。
