MMZ1005D121CT000 TDK片式磁珠

MMZ1005D121CT000 TDK片式磁珠

MMZ1005D121CT000 0402 120Ω ±25% 350mA TDK片式磁珠

MMZ1005D121CT000 TDK片式磁珠

MMZ1005D121CT000 0402 120Ω ±25% 350mA TDK片式磁珠

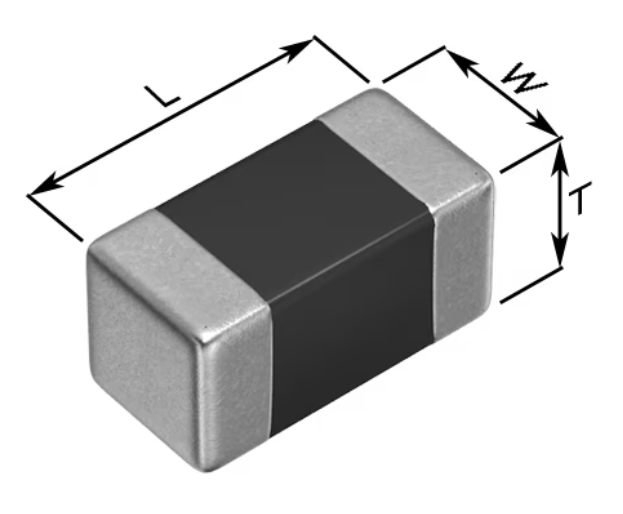

长度(L)

1.00mm ±0.05mm

宽度(W)

0.50mm ±0.05mm

厚度(T)

0.50mm ±0.05mm

推荐焊盘布局(A)

0.50mm Nom.

推荐焊盘布局(B)

0.40mm Nom.

推荐焊盘布局(C)

0.50mm Nom.

电气特性

阻抗 at 100MHz

120Ω ±25%

额定电流

350mA

直流电阻 (Max.)

600mΩ

其他

使用温度范围(包括自我温度上升)

-55～125°C

焊接方法

回流

烙铁焊接

AEC-Q200

NO

包装形式

纸编带 (180mm卷筒、帯宽 8mm)

包装个数

10000pcs

重量

0.001g

片状磁珠

一般信号线用

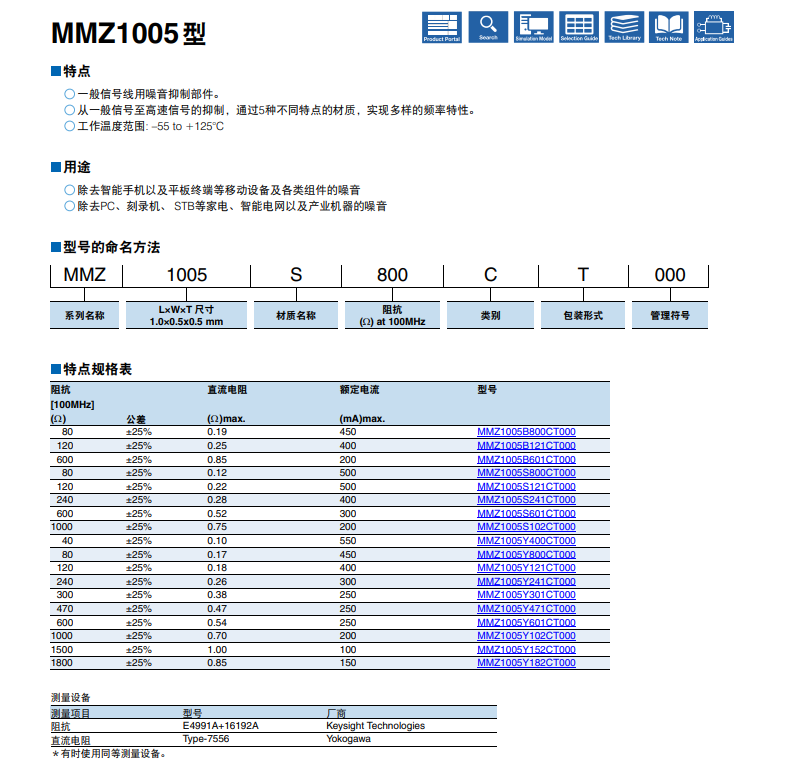

MMZ系列

MMZ1005型

特点

一般信号线用噪音抑制部件。

从一般信号至高速信号的抑制，通过5种不同特点的材质，实现多样的频率特性。

工作温度范围: –55 to +125°C

用途

除去智能手机以及平板终端等移动设备及各类组件的噪音

除去PC、刻录机、 STB等家电、智能电网以及产业机器的噪音

TDK片式磁珠MMZ1005型

以下型号以下型号现货供应：

MMZ1005D100CT000 高速信号用

MMZ1005D100CTD25 AEC-Q200 高速信号用

MMZ1005D121CT000 高速信号用

MMZ1005D121CTD25 AEC-Q200 高速信号用

MMZ1005D121ET000 高速信号用 对应GHz 宽带/高阻抗

MMZ1005D121ETD25 AEC-Q200 高速信号用 对应GHz 宽带/高阻抗

MMZ1005D220CT000 高速信号用

MMZ1005D220CTD25 AEC-Q200 高速信号用

MMZ1005D221ET000 高速信号用 对应GHz 宽带/高阻抗

MMZ1005D221ETD25 AEC-Q200 高速信号用 对应GHz 宽带/高阻抗

MMZ1005D241CT000 高速信号用

MMZ1005D241CTD25 AEC-Q200 高速信号用

MMZ1005D330CT000 高速信号用

MMZ1005D330CTD25 AEC-Q200 高速信号用

MMZ1005D680CT000 高速信号用

MMZ1005D680CTD25 AEC-Q200 高速信号用

TDK共模滤波器;东电化共模滤波器 ;TDK滤波器;TDK电容；TDK电感；TDK 磁珠；TDK热敏电阻；TDK代理商

有技术与业务咨询请联系张工13430464310
